30T橫流式封閉式冷卻塔風機采用靜音型大葉片風機,使得冷卻塔出風口處的噪音更低;采用了重力池式布水;噴淋水進水池式播水盆,然后在重力作用下經過噴頭,噴淋中下面的換熱填料和閉式冷卻塔換熱器上。經過換熱器后,自然流入底部集水盤。沒有水流滴入集水盤的“嘩嘩”聲。橫流式閉式冷卻塔能夠多臺并排組裝在一起,與逆流式冷卻塔相比,具有更小的占地面積。因此,橫流式閉式冷卻塔更適用于:噪音要求高、占地面積較小的場合。
產品名稱:30T橫流式封閉式冷卻塔
排熱能力:150000Kcal/h 冷卻水量:30m3/h 外形尺寸:2500*1650*2500(mm)
應用領域:鋼鐵、化工、制藥、化纖、水泥、建材、釀造、造紙、煉油、冷凍、食品、熱電等
30T橫流式封閉式冷卻塔風機采用靜音型大葉片風機,使得冷卻塔出風口處的噪音更低;采用了重力池式布水;噴淋水進水池式播水盆,然后在重力作用下經過噴頭,噴淋中下面的換熱填料和閉式冷卻塔換熱器上。經過換熱器后,自然流入底部集水盤。沒有水流滴入集水盤的“嘩嘩”聲。橫流式閉式冷卻塔能夠多臺并排組裝在一起,與逆流式冷卻塔相比,具有更小的占地面積。因此,橫流式閉式冷卻塔更適用于:噪音要求高、占地面積較小的場合。
30T橫流式封閉式冷卻塔運行原理
內循環水系統:盤管內被冷卻后的循環水從塔體流出,由系統循環水泵送往熱源(被冷卻設備),經過換熱升溫的循環水再進入盤管冷卻。
外循環水系統:外部噴淋水通過與盤管和填料接觸換熱達到冷卻盤管內部循環水的目的后,落入下部水槽,由噴淋水泵送至噴淋水槽再次循環。
內循環被冷卻水通過盤管與管外噴淋水和空氣進行熱質交換,避免了被冷卻水與空氣直接接觸而導致的水質污染。由于噴淋水經過了PVC填料預冷卻,其換熱效果更加明顯。
30T橫流式封閉式冷卻塔技術參數
型號 | 排熱能力 | 冷卻水量 | 噴淋系統 | 風機 | 進出水口徑 DN | 工作壓力 Pma | 空機重量 Kg | 運行重量 Kg | 外形尺寸 L*W*H (mm*mm*mm) | ||
Kcal/h | 流量m3/h | 流量m3/h | 功率KW | 流量m3/h | 功率KW | ||||||
GHH-30 | 150000 | 30 | 25 | 0.75 | 34000 | 1.1*2 | 65 | 0.35 | 950 | 2050 | 2500*1650*2500 |
GHH-40 | 200000 | 40 | 25 | 0.75 | 37000 | 1.5*2 | 65 | 0.35 | 1050 | 2250 | 2500*1820*2500 |
GHH-50 | 250000 | 50 | 25 | 0.75 | 37000 | 1.5*2 | 80 | 0.35 | 1180 | 2500 | 2500*2000*2500 |
GHH-60 | 300000 | 60 | 50 | 1.1 | 48000 | 2.2*2 | 80 | 0.35 | 1360 | 2860 | 2500*2300*2500 |
GHH-70 | 350000 | 70 | 50 | 1.1 | 48000 | 2.2*2 | 100 | 0.35 | 1450 | 3130 | 3000*2250*2700 |
GHH-80 | 400000 | 80 | 50 | 1.1 | 60000 | 1.5*3 | 125 | 0.35 | 1850 | 3980 | 3000*2500*2700 |
GHH-100 | 500000 | 100 | 50 | 1.1 | 60000 | 1.5*3 | 125 | 0.45 | 2260 | 4950 | 4200*2650*3100 |
GHH-125 | 625000 | 125 | 100 | 2.2 | 72000 | 2.2*3 | 125 | 0.45 | 2760 | 5980 | 4200*2800*3200 |
GHH-150 | 750000 | 150 | 100 | 2.2 | 72000 | 2.2*3 | 150 | 0.45 | 3150 | 6970 | 4800*2900*3200 |
GHH-175 | 875000 | 175 | 130 | 3 | 96000 | 2.2*4 | 150 | 0.45 | 3630 | 7980 | 4800*2950*3300 |
GHH-200 | 1000000 | 200 | 180 | 4 | 96000 | 2.2*4 | 150 | 0.45 | 4050 | 8590 | 4800*3000*3500 |
注:因橫流閉式冷卻塔技術更新以上參數可能會有變更,請以實際購買時機型參數為準,以上參數為標準機型,我司可按您的要求提供非標定制機型。
30T橫流式封閉式冷卻塔結構圖
30T橫流式封閉式冷卻塔特點
(1)徹底杜絕冷卻水系統由雜物、水垢引起的危害:經軟化處理的冷卻水在系統內閉路循環,與外界環境不直接接觸,杜絕了由于漂浮物、粉塵、有害離子等進入冷卻水系統并積聚而造成的效率降低、臟污故障等。
(2)新型熱交換器的采用使盤管的安裝、更換徹底簡化:A、新型熱交換器盤管與集管的連接采用了專利的法蘭連接方式,使熱交換器盤管的安裝、拆卸作業徹底簡化。B、新型熱交換器采用立體傾斜技術,徹底解決排水不暢及殘留問題。
(3)新型換熱器與填料的優化布局使維護、保養更便捷:新型熱交換器與高性能填料的優化布局,使熱交換盤管及填料的保養、清洗作業更加簡單、方便。
(4)新型風機的采用進一步提高了性能:采用三坐標逆解法設計的新型風機葉片,經整體鋼模壓力鑄造制成并經嚴格的動平衡測試,排風能力提高,運轉噪音進一步降低。
(5)噴淋配管內部化:噴淋配管設置在冷卻塔內部,省卻了外部配管,使塔體外型更美觀降低了現場配管費用。

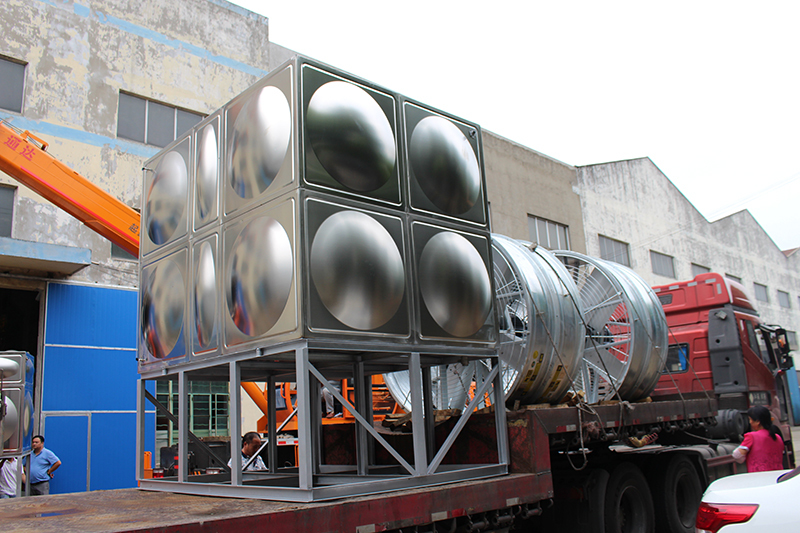

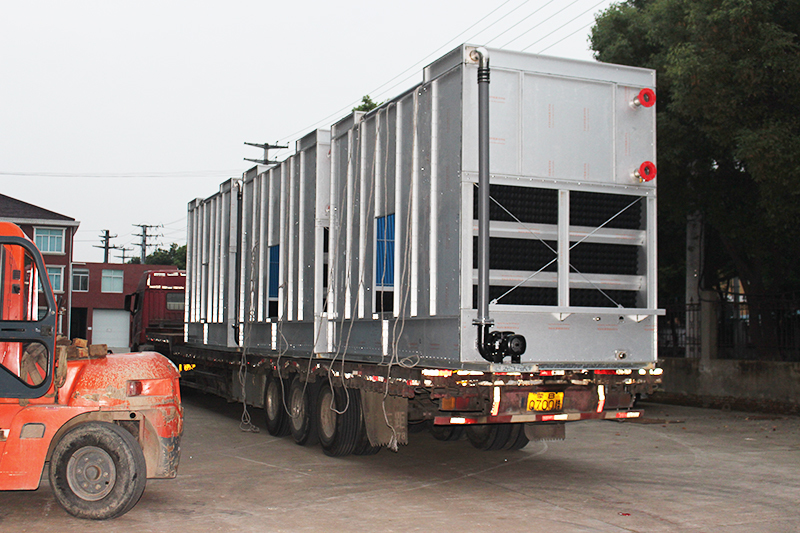

佳禾發貨現場
佳禾售后服務
無錫佳禾冷卻設備有限公司可提供各種規格用途的閉式冷卻塔產品及解決方案,根據不同的應用場合、造價預算、冷卻效果等為您選擇不同的閉式冷卻塔規格噸位,另我公司可提供專業的非標閉式冷卻塔產品定制服務,具體請先咨詢我公司技術人員,確定實施方案后再行報價。
當您購買了我公司的產品后,您有任何問題都可以撥打我們的服務熱線,專業工程師將隨時為您排憂解難。凡從我公司購買的閉式冷卻塔系列產品均享受送貨上門安裝調試,確保讓設備正常運轉;同時享有超長質保,在保質期內,免費提供售后技術服務支持與維修。
